Koła pasowe – rodzaje, materiały i zastosowanie

Koła pasowe do maszyn przemysłowych przekładni pasowej klinowej lub zębatej, nazywane również jako koła napędowe. Umożliwiają efektywne przenoszenie mocy i obrotów, co sprawia, że są wykorzystywane w konstrukcjach maszyn i urządzeń.

Ale czym dokładnie są i gdzie znajdują swoje zastosowanie?

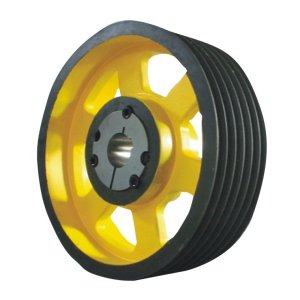

Koła pasowe do przekładni pasowej to część maszyny w zespole napędowym. Koło pasowe składa się z piasty, tarczy i wieńca roboczego. Piasta koła pasowego służy do posadowienia na wale napędowym lub napędzanym w sposób bezpośredni lub poprzez tuleję mocującą Taper Lock. Tarcza koła pasowego łączy piastę z wieńcem i występuje w wersji pełnej lub tarczowej czy nawet tarczowej z odwiertami. W uzasadnionych przypadkach tarczę koła pasowego tworzą szprychy. Szprychy występują w kołach pasowych dużych rozmiarów. Wieniec koła pasowego wykonany jest w szczególny sposób i odpowiedni do pasa napędowego.  Koła pasowe do przenoszenia napędu  to podstawowy element przekładni pasowej.

Rodzaje kół pasowych i zalety - koła pasowe o różnych kształtach - oferta kół pasowych

W ofercie technicznej jest dostępnych wiele wariantów kół pasowych. Pozwala to na ich dobór i zastosowanie w różnych warunkach pracy. Standardowe - katalogowe to:

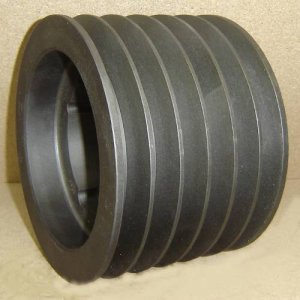

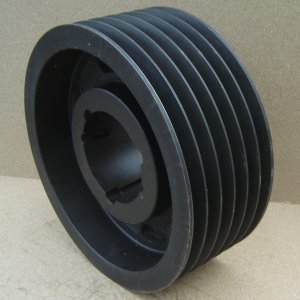

• Koła pasowe klinowe – wysoka siła tarcia i współpraca z pasami klinowymi, klinowe koła pasowe, profile: SPZ, SPA, SPB, SPC

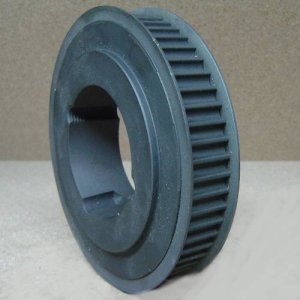

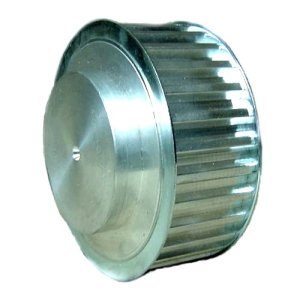

• Koła pasowe zębate – koła pasowe do synchronizacji ruchu napędu pomiędzy wałami, profile HTD, T i AT, STD, EAGLE, Falcon HTC, Calowy XL, L, H, XH, XXH.
• Koła pasowe płaskie – stosowane w mniej aplikacjach z pasem płaskim napędowym - mniejsze siły transmisji mocy przy dużej prędkości liniowej.
• Koła pasowe wariatorowe – koła pasowe do regulacji prędkości podczas biegu maszyny, umożliwiające płynną zmianę przełożenia.
• Koła pasowe wielorowkowe – precyzyjne koła pasowe, przystosowane do przenoszenia dużych prędkości liniowych i małych mocy.



Popularne koła klinowe pod paski klinowe posiadają swój program produkcyjny:

• koła pasowe SPZ,
• koła pasowe na paski SPA
• koła pasowe na paski SPB
• koła pasowe na paski SPC
• koła pasowe na paski SPD
• koła pasowe na paski SPE



Podstawowe zalety i parametry kół pasowych

• Prostota i niezawodność – mało skomplikowana budowa,
• Cicha praca – redukcja hałasu w porównaniu do innych systemów napędowych,
• Niskie koszty utrzymania – niewielka konserwacja niż inne,
• skatalogowane normalia i produkowane wg norm,
• duży wybór kół pasowych i łatwy dostęp z magazynu,
• pewne przeniesienie napędu,
• duża odporność mechaniczna i temperaturowa,
• duża precyzja wykonania na CNC,
• do wyboru koła pasowe o różnych wymiarach ,
• mogą być koła pasowe niestandardowe,
• koła pasowe z nietypowymi otworami,
• koła pasowe o różnych średnicach,
• koła pasowe do projektów własnych.





Materiały kół pasowych, zastosowanie i wybór kół pasowych

Istotny jest materiał, z którego wykonane są koła pasowe klinowe i koła pasowe do synchronizacji ruchu. Koła pasowe do aplikacji przemysłowych to precyzyjne koła pasowe obrabiane na CNC.

Dobór koła pasowe o wysokiej niezawodności a odpowiedni materiał to koła pasowe o długiej żywotności. Materiał i jakość koła pasowego w produkcji ma kluczowe znaczenie dla ich trwałości i wydajności.

Rodzaj kół pasowych	Główne cechy	Zastosowanie
Koła pasowe stalowe - koła pasowe 100% stalowe	Wysoka odporność na ścieranie i uszkodzenia mechaniczne	Maszyny przemysłowe, wymagające środowiska pracy
Koła pasowe żeliwne	Stabilność, tłumienie drgań, odporność na dynamiczne obciążenia	Maszyny pracujące pod dużym naciskiem, precyzyjne mechanizmy
Koła pasowe aluminiowe	Lekkość, wysoka odporność na korozję, efektywność energetyczna	Urządzenia medyczne, systemy automatyki, lekkie konstrukcje
Koła pasowe z tworzywa	Odporność na korozję, lekkość, wysoka precyzja wykonania	Przemysł spożywczy, farmaceutyczny, nowoczesne urządzenia elektroniczne



Jak dobrać odpowiednie koło pasowe?

Dobór odpowiedniego koło pasowe wymaga odpowiedniego wyboru - i ma to kluczowe znaczenie dla wydajności i trwałości całego systemu napędowego i przeniesienia mocy. Warto dokładnie przeanalizować parametry techniczne oraz wymagania aplikacji, aby zapewnić optymalną pracę urządzenia.

Czy zastanawiałeś się, jak wybór konkretnego rodzaju koła pasowego może wpłynąć na efektywność Twojego urządzenia?

Czym są koła pasowe i jak działają?

Koła pasowe koła pasowe do maszyn przemysłowych, to podstawowe elementy mechanizmów przenoszących napęd. Współpracując z paskiem napędowym, umożliwiają sprawne przekazywanie ruchu obrotowego, co znajduje szerokie zastosowanie w konstrukcjach maszyn i urządzeń.

Ich działanie opiera się na prostej zasadzie – przekazują lub zmieniają kierunek napędu. Zwiększają lub zmniejszają czy utrzymują moment obrotowy. Gdy pasek napędowy owija - opasuje się wokół koła pasowego, energia mechaniczna płynnie przechodzi z jednego wału na drugi, napędzając różne elementy maszyny.



Jakie koło pasowe wybrać do konkretnej aplikacji?

Dobór odpowiedniego koła pasowego do konkretnej aplikacji wymaga precyzyjnego określenia wymagań aplikacji. Koła pasowe do maszyn przemysłowych czyli koła pasowe do przenoszenia napędu muszą być odpowiednio wybrane. Koła pasowe do przekładni pasowej musi uwzględniać:

• Rodzaj napędu – czy to będą koła pasowe do synchronizacji ruchu - precyzyjne przenoszenie mocy, jak w automatyce przemysłowej, najlepszym wyborem będą koła pasowe zębate. Natomiast tam, gdzie liczy się cicha praca, lepiej sprawdzą się koła pasowe płaskie.
• Środowisko pracy – w miejscach narażonych na korozję trzeba stosować koła pasowe o wysokiej niezawodności np z tworzywa sztucznego. Mają dłuższą żywotność dzięki odporności na działanie substancji chemicznych. W środowiskach o wysokim obciążeniu mechanicznym lepszym wyborem koła pasowe o wysokiej niezawodności stalowe lub żeliwne, które wyróżniają się dużą wytrzymałością.
• Koszty – wybór odpowiedniego materiału i konstrukcji - koła pasowe z nietypowymi otworami czy koła pasowe o różnych kształtach - koła pasowe o różnych wymiarach, powinny uwzględniać zarówno wymagania techniczne, jak i budżet projektu.

Przekładnie pasowe umożliwiają, gdzie są zastosowane koła pasowe o różnych średnicach na zmianę prędkości obrotowych. Precyzyjne koła pasowe do projektów własnych, bywa są koniecznością w uzasadnionych przypadkach. Przekładnie pasowe umożliwiają zastosowanie do współpracy indywidualnie: koła pasowe na paski SPC , lub koła pasowe na paski SPB lub też koła pasowe na paski SPA. Koła pasowe niestandardowe mogą to być zarówno koła pasowe o różnych kształtach jako przykładowo koła pasowe na paski SPA czy też koła pasowe na paski SPC. Koła pasowe do przenoszenia napędu czyli koła pasowe do synchronizacji ruchu powinny być zastosowane jako koła paskowe do projektów własnych lub normalia z katalogów. Wysokiej jakości koła to nowe koła pasowe. Tylko nowe koła pasowe to wysokiej jakości koła i zapewniają wysoką jakość wykonania i pracy wieńca koła i współpracy z pasem. Dla przykładu koła pasowe na paski SPB będą poprawnie współpracowały - klinowały się z nowym rowkiem bez względu na to czy to będą koła pasowe niestandardowe czy standardowe czy koła pasowe o różnych średnicach. Koła pasowe do przekładni pasowej przemysłowej wymaga materiały kół pasowych z właściwej dobrej półki.





Dobór odpowiedniego koła pasowego to kluczowy element efektywnego systemu napędowego. Wpływa on na trwałość, wydajność i niezawodność całego układu. Na jakie parametry warto zwrócić szczególną uwagę?

• Średnica koła pasowego – determinuje prędkość obrotową oraz moment obrotowy, co wpływa na efektywność pracy układu.
• Materiał wykonania – dostępne są modele stalowe, żeliwne, aluminiowe oraz z tworzywa sztucznego. Każdy z nich charakteryzuje się innymi właściwościami mechanicznymi, co wpływa na trwałość i odporność na obciążenia.
• Profil rowka – musi być precyzyjnie dopasowany do rodzaju paska napędowego. W przypadku kół pasowych klinowych odpowiedni kształt rowka zapewnia optymalne tarcie i skuteczne przenoszenie mocy.
• Liczba rowków – w systemach wielorowkowych wpływa na stabilność oraz sprawność działania całego mechanizmu.
• Obciążenie dynamiczne – w aplikacjach przemysłowych, gdzie występują duże siły i intensywna eksploatacja, odpowiedni dobór materiału i konstrukcji ma kluczowe znaczenie dla długiej żywotności oraz niezawodności.





Montaż i zastosowanie kół pasowych oraz wymiana koła pasowego

Poprawny montaż i konserwacja kół pasowych to klucz do ich długiej i bezawaryjnej pracy. W tej sekcji omówimy, jak prawidłowo je instalować oraz jak o nie dbać, by maksymalnie wydłużyć ich żywotność.

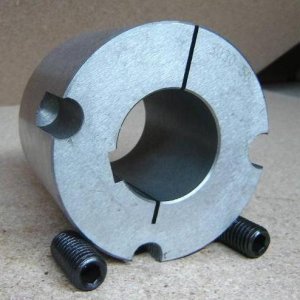

Koła pasowe na tulei zaciskowej Taper Lock – szybki i bezproblemowy montaż

Koła pasowe na tulei zaciskowej Taper Lock to rozwiązanie, które znacząco upraszcza proces montażu. Dzięki zastosowaniu tulei zaciskowej instalacja i demontaż przebiegają błyskawicznie, bez potrzeby użycia specjalistycznych narzędzi. To czyni je idealnym wyborem tam, gdzie liczy się szybkość i wygoda obsługi.

Mechanizm Taper Lock - montaż - film działa na zasadzie zaciskania tulei na wale, co gwarantuje stabilne i pewne połączenie. Taka konstrukcja nie tylko przyspiesza montaż, ale także minimalizuje ryzyko błędów, które mogłyby prowadzić do awarii. Nic dziwnego, że koła pasowe SIT tego typu są szeroko stosowane w przemyśle – tam, gdzie niezawodność i efektywność mają kluczowe znaczenie.



Koła pasowe do przenoszenia napędu w różnych zastosowaniach



Koła pasowe do silników elektrycznych

W silnikach elektrycznych koła odgrywają fundamentalną rolę w układach napędowych. Ich główne zadanie to płynne i efektywne przekazywanie energii mechanicznej. Dzięki precyzyjnej konstrukcji współpracują z paskami napędowymi, zapewniając stabilność i niezawodność działania.

Koła pasowe do maszyn przemysłowych – wytrzymałość i trwałość

W maszynach przemysłowych koła na paski muszą sprostać ekstremalnym warunkom pracy. Ich kluczowe zadania to:

• Zapewnienie płynnego przenoszenia napędu – minimalizują straty energii.
• Redukcja obciążeń mechanicznych – zwiększają trwałość układu.

Koła pasowe do sprężarek są to najczęściej klinowe koła pasowe. koła pasowe do przekładni pasowej do sprężarki często wymagają dodatkowego wentylowania - koła pasowe o niskiej wadze . Z uwagi na wielogodzinny system pracy dobowej muszą to być koła pasowe o długiej żywotności.



Koła pasowe o długiej żywotności zapewnia producent kół pasowych SIT.
